Raychem Temperaturhalte- und Frostschutzsysteme Rohrbegleitheizung

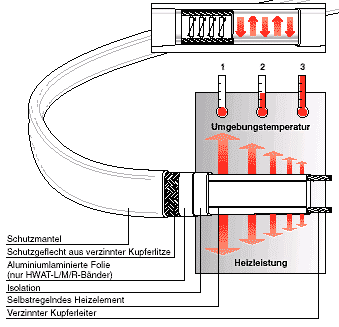

Die Selbstregelung:

An sehr warmen Stellen
unterbricht die Ausdehnung
des Kunststoffmaterials die
elektrischen Strompfade
fast vollständig. Der
elektrische Widerstand
erhöht sich stark, und die
Heizleistung sinkt praktisch
auf null.

In wärmeren Abschnitten
dehnt sich das
Kunststoffmaterial aus und
unterbricht mehr und mehr
die Strompfade der Kohlenstoffpartikel. Der
Widerstand steigt an,
Stromaufnahme und
Heizleistung sinken
entsprechend.

An kalten Stellen zieht sich
das Kunststoffmaterial
zusammen, so dass viele
elektrische Strompfade aus
den Kohlenstoffpartikeln
entstehen. Der Stromfluss
wird im Heizelement in
Wärme umgesetzt.

In wärmeren Abschnitten
dehnt sich das
Kunststoffmaterial aus und
unterbricht mehr und mehr
die Strompfade der
Kohlenstoffpartikel. Der
Widerstand steigt an,
Stromaufnahme und
Heizleistung sinken
entsprechend.

An kalten Stellen zieht sich
das Kunststoffmaterial
zusammen, so dass viele
elektrische Strompfade aus
den Kohlenstoffpartikeln
entstehen. Der Stromfluss
wird im Heizelement in
Wärme umgesetzt.

Raychem HTS Tyco HWAT-Plus WinterGard Eisstop OTB TraceTek ViaGard 8BTV2-CT AutoSol

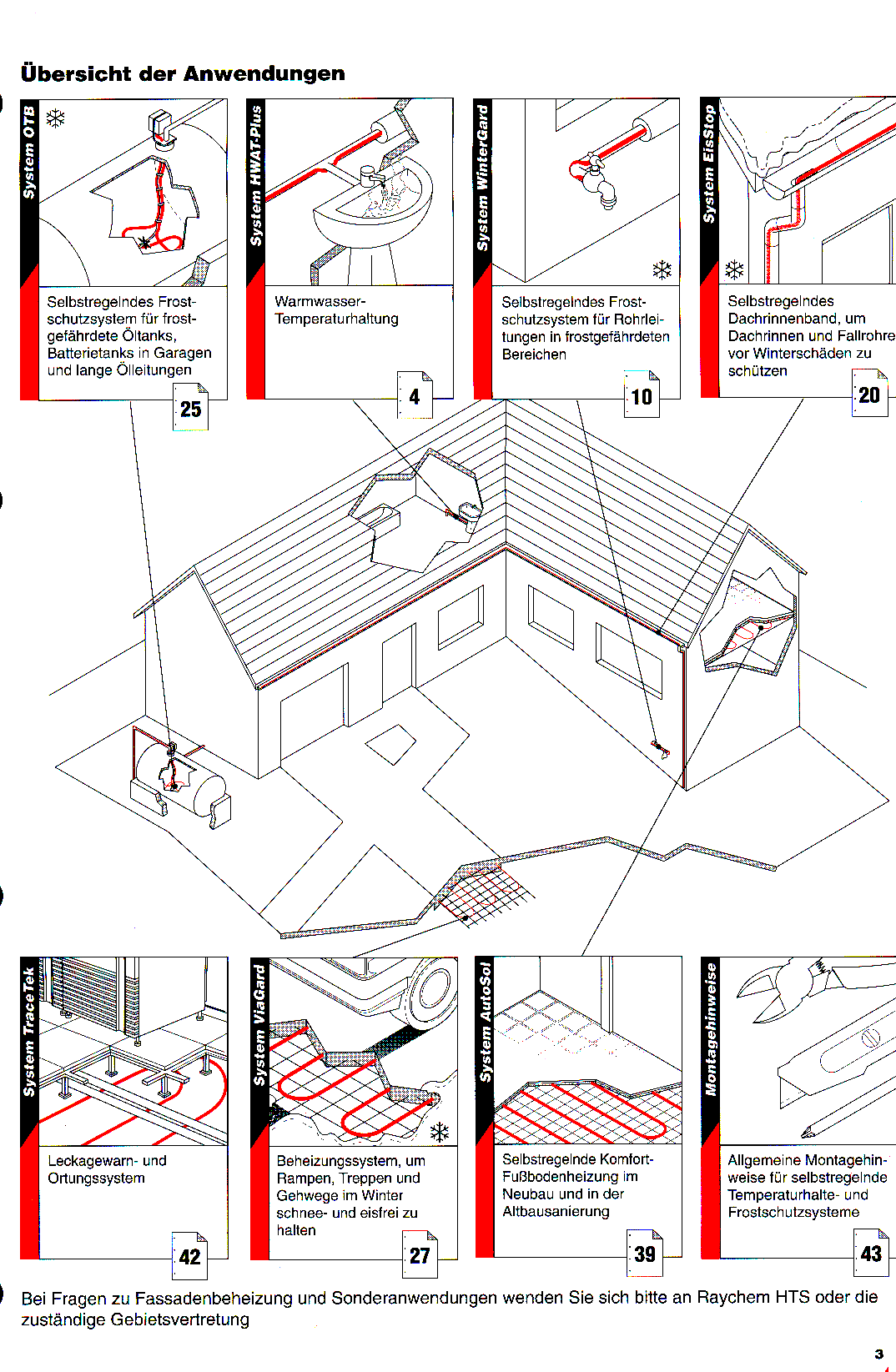

System OTB
Selbstregelndes Frostschutzsystem für Öltanks und Ölleitungen

System HWAT-Plus
Warmwassertemeraturhaltung

System WinterGard
Selbstregelndes Frostschutzsystem
für Rohrleitungen

System EisStop
Selbstregelndes Frostschutzsystem Dachrinnenheizung
für Dachrinnen und Fallrohre

Dachrinne,
beheizen, Dachrinnenheizung, Dachrinnenheizungen,
Dachrinnenbeheizung, Dachrinnenheizband,
Dachrinnenbegleitheizung, Dachrinnen, Dachrinnenbegleitheizband,
Dachrinnenbegleitheizkabel, Regenrinnen, Regenrinnenheizung,
Regenrinnenbeheizung, Regenrinnenheizung, Regenrinnenheizband,
Regenrinnenheizkabel,
Regenrinnenbegleitheizung,Regenrinnenbegleitheizband

System TraceTek

System ViaGard
Rampen Gehwege S
chnee und Eisfrei

System AutoSol
Selbstbegrenzendes Fußbodenheizsystem

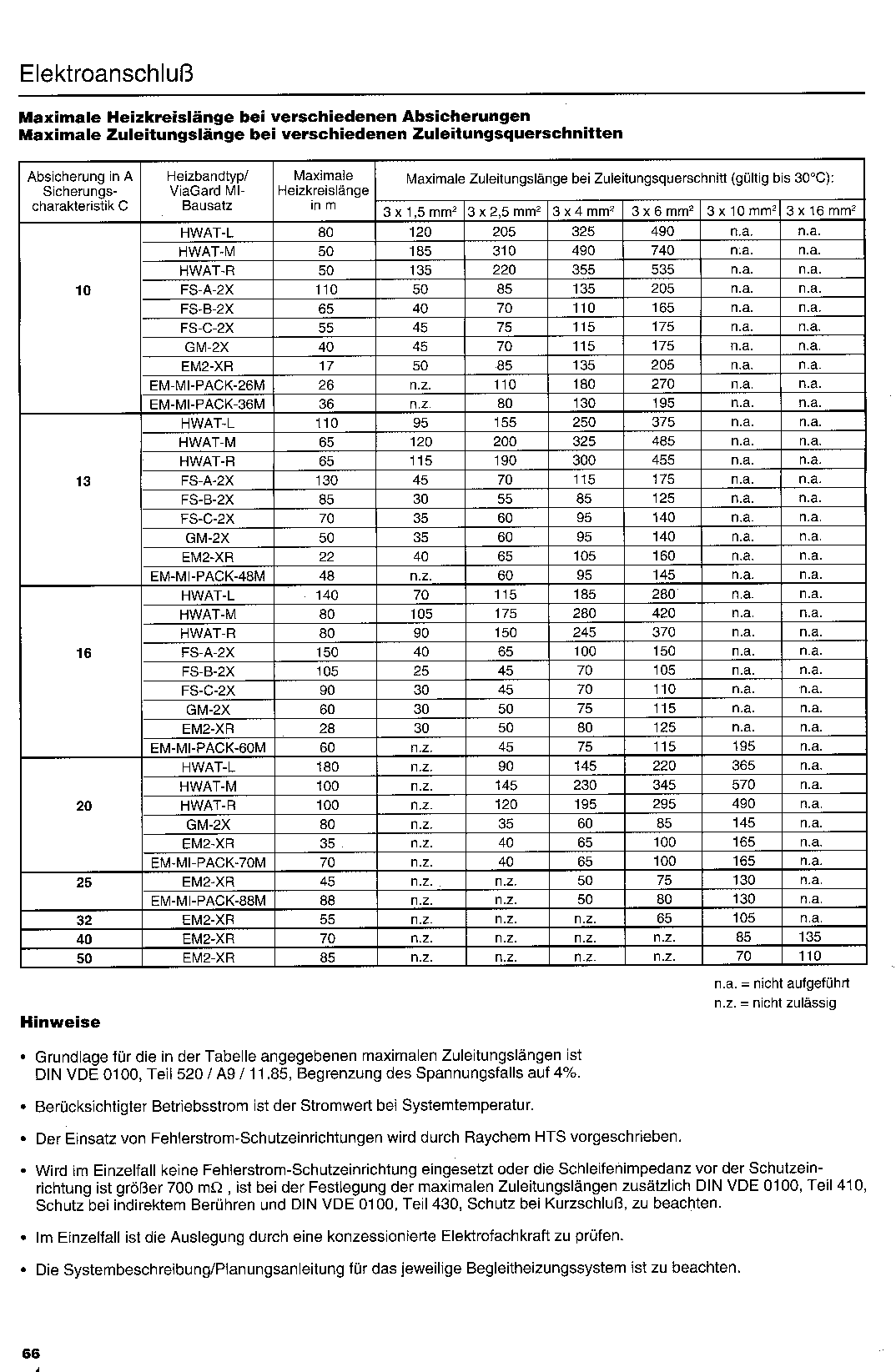

Montagehinweise

Warmwasser-Begleitheizung
Das neue System HWAT-Plus wurde speziell im Hinblick auf internationale Anforderungen entwickelt. Es
steht sofort nach dem Aufdrehen des Warmwasserhahnes zur Verfügung. Die wirtschaftliche, zuverlässige und platzsparende Lösung für
den Neubau und die Sanierung.

Mit eisfreien Dachrinnen durch den Winter Dachrinnenheizung
Zur Verhinderung von Gefahren und Schäden durch Schnee und Eis an Dachrinnen und Fallrohren. Das System EisStop ist einfach zu
verlegen und robust in der Ausführung.

Frostschutz und Temperaturhalten an Rohrleitungen
Das System WinterGard kann in allen Bereichen zum bewährten und zuverlässigen Frostschutz für Rohrleitungen eingesetzt werden, z. B.
an Kaltwasserleitungen, Abwasser-, Heizungs- und Feuerlöschleitungen.

Beheizen von Ölleitungen und Öltanks
Die überzeugend einfache Lösung verhindert den Stillstand von Heizungsanlagen. Verstopfte Ölleitungen und versulzte Öltanks im Winter
gibt es mit dem System OTB nicht mehr.

Ohne Schaufeln durch den Winter
Glatteis und Schnee auf Rampen, Gehwegen, Treppen und Klärbeckenrändern führen oft zu kritischen Situationen und müssen nicht
sein. Zuverlässigkeit auch bei widrigen Witterungsverhältnissen zeichnen das langlebige ViaGard-System zur Freiflächenbeheizung aus.

Behaglichkeit auf Schritt und Tritt
Die Fußboden-Komfortbeheizung schafft Behaglichkeit und angenehme Fußbodenwärme in Küche, Bad, Sauna und überall dort, wo
Marmor, Keramik oder Mosaik verlegt ist. Der fertige Bausatz wird direkt in den Estrich oder in das Mörtelbett verlegt.

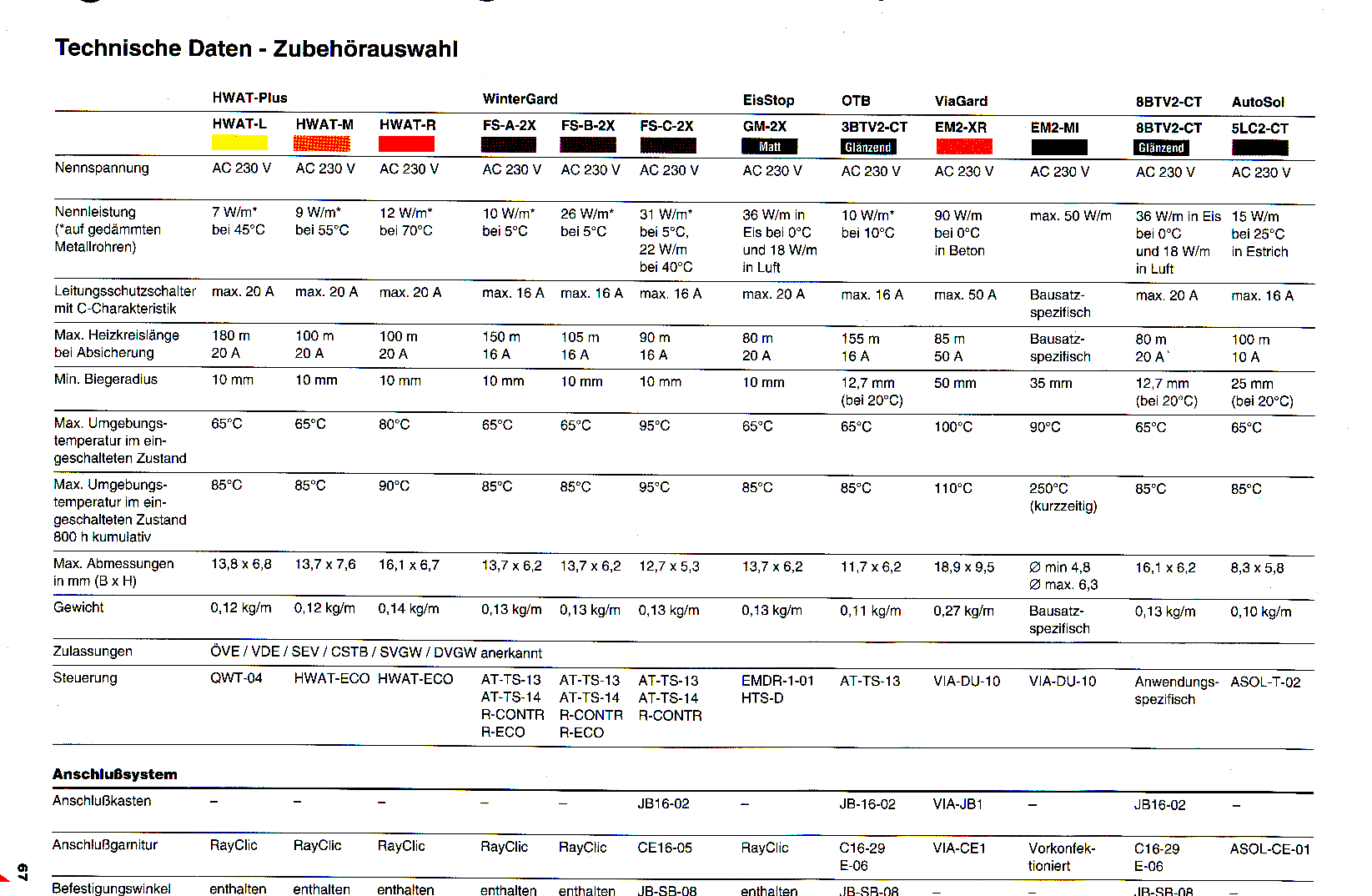

Unsere Produkte:
Raychem System-HWAT-Plus, Raychem System-WinterGard, Raychem Syst

Selbstregelnde Temperaturhaltesysteme Temperaturhalteband Dachrinnenheizband

Das selbstregelnde elektrische Temperaturhaltesystem HWATPlus von Raychem kann mit wenig
Zeitaufwand montiert werden. Davon profitieren Bauherr und Installateur. Wie das
Temperaturhalteband ( Warmwasserbegleitheizung ) HWATPlus einwandfrei montiert wird und welche Optimierungsmöglichkeiten
bestehen, erläutert der nachfolgende Beitrag.

Werden in der Haustechnik, und besonders im Wohnungsbau, verschiedene technische Lösungen
miteinander verglichen und die Vor und Nachteile abgewogen, so erfolgt die Beurteilung in vielen Fällen
schwerpunktmässig nach aktuellen Gesichtspunkten. Unter diesem Blickwinkel betrachtet, wird bei der
Kaufentscheidung der Preis eine wichtigere Rolle spielen als etwa die Betriebs oder Unterhaltskosten. Das
hat auch damit zu tun, dass der laufende Aufwand in der Regel voll auf Dritte überwälzt werden kann. Die
Frage stellt sich, wie lange dies noch möglich ist. Da der Wettbewerb im Wohnungsbau heute fast überall
spielt, gewinnt parallel dazu die Minimierung dieser Kostenfaktoren an Bedeutung. Wer sie niedrig halten
kann, hat bei der Vermietung Vorteile.
Wenn wir diese einleitenden Ueberlegungen auf die Frage übertragen, ob unter diesen Prämissen das Einrohr
oder das Zweirohrsystem in der Warmwasserverteilung die besseren Perspektiven hat, sind bei einer
sorgfältigen und umfassenden Analyse unter anderem auch die Trends bei Energie und Arbeitskosten in
Betracht zu ziehen. Mit der Liberalisierung des Strommarktes in Europa und dem Wegfall der Monopole
kommen die Strompreise unter Druck. Sofern der Staat die Privatisierungsbestrebungen im
Elektrizitätsbereich nicht willkürlich abblockt oder behindert, dürfen wir in Zukunft mit niedrigeren
Stromtarifen rechnen. Etwas komplexer liegen die Verhältnisse bei den Arbeitskosten, doch lässt sich heute
mit Gewissheit voraussagen, dass durch den anhaltenden Kostendruck die Betriebe und damit auch die
Installationsunternehmen weiter gezwungen sein werden, pro Arbeitsstunde eine höhere Wertschöpfung zu
erzielen, damit sie konkurrenzfähig bleiben. Sie können dies erreichen durch Rationalisierungsmassnahmen
oder durch die Substitution von Prozessen, die arbeitsintensiv sind, wodurch der Lohnaufwand im Verhältnis
zum Gesamtaufwand reduziert wird. Wer in der Warmwasserverteilung diese Szenarien konsequent
durchdenkt und in die Zukunft investieren will, wird damit dem Einrohrsystem mit selbstregelnden
elektrischen Temperaturhaltebändern oder Frostschutzband eine gute Prognose stellen. Stichwort
Temperaturhaltung oder Begleitheizung mit Wärmeband.

Programm als Entscheidungshilfe
Darüber, ob die Zirkulation oder das Einrohrsystem, bezogen auf ein bestimmtes Projekt, die bessere
Lösung für die Warmwasserverteilung darstellt, braucht heute glücklicherweise nicht mehr zu spekuliert
werden. Um dem Planer klare Entscheidungsgrundlagen über die Zweckmässigkeit einer
Warmwasserverteilung zu liefern, hat Raychem mit SaveWatt eine Software entwickelt, welche die Planung
und Berechnung von selbstregelnden elektrischen Temperaturhaltesystemen erheblich vereinfacht. Das
Programm berechnet die Investitionskosten (aufgeteilt in Material und Installationskosten) im Vergleich zum
Zirkulationssystem sowie die Temperaturbedingungen und das Abkühlprofil jeder Leitung im
Warmwassersystem. Der individuelle Warmwasserbedarf und die unterschiedlichen Entnahmezeiten in den
einzelnen Objekten wie Wohnbauten oder Schulhäusern werden ebenso berücksichtigt wie die regional
variierenden Stromtarife und Lohnkosten. Mit dem Ergebnis der Berechnungen kann beim Bauherrn sachlich
argumentiert werden.

Einfache Befestigung
Sofort über warmes Wasser an allen Zapfstellen eines Gebäudes zu verfügen, ist der Wunsch jedes Nutzers.
Für ein Zirkulationssystem bedeutet dies den Einbau von Steig und Zirkulationsleitungen, Ventilen, Pumpen
und aufwendigen Abgleichmassnahmen. Bei HWATPlus von Raychem ist der Aufwand viel geringer. Das
selbstregelnde Wärmehalteband HWATPlus wird gestreckt auf der Warmwasserleitung (Steigleitungen)
verlegt. Die Befestigung erfolgt bei Stahl, Kupfer und Edelstahlrohren mit Klebeband oder Klebebinder. Bei
Kunststoffrohrleitungen wie generell bei Rohrmaterialien mit schlechter Wärmeleitung muss das
Begleitwärmeband vollflächig mit Aluminiumklebeband befestigt werden. Gestrichene Oberflächen
müssen vor der Bandmontage trocken sein. Da der kleinste Biegeradius des Temperaturhaltebandes 10 mm
beträgt, sind selbst bei stark verwinkelten Rohrkonstellationen volle Auflageflächen garantiert. Bei waagrecht
verlaufenden Rohren wird das HWATPlus an der unteren Rohrseite in 4Uhr oder 8UhrPosition befestigt.

Zuverlässige ohne Spezialwerkzeuge
Bevor mit dem Installieren begonnen wird, sollte die Montageanleitung konsultiert werden. Darin sind auf
illustrative Art und Weise alle wichtigen Punkte angegeben, die es bei der fachgerechten Montage zu
berücksichtigen gilt. Als nächstes können die Befestigungsbügel (Abstandhalter) für die RayClicVerbindungen
und Abzweige auf der Leitung angebracht und die entsprechenden Module eingesetzt werden. Im nächsten
Arbeitsschritt wird der Bandanfang rechtwinklig abgeschnitten. Darauf entfernt man den Schutzmantel des
Bandes auf einer Länge von 80 mm. Nun wird ein Metallclip (BraidClip) am Ende des Schutzmantels auf
das KupferSchutzgeflecht aufgeschoben. Der Pfeil mit dem Clip zeigt nach vorne. Sodann wird das
Schutzgeflecht über den BraidClip zurückgezogen. Danach wird die mit Aluminium laminierte Folie entfernt.
Das so vorbereitete Band wird in das RayClicModul eingeschoben. Jetzt werden mit einem
Kreuzschlitzschraubendreher die Schrauben angezogen. Dabei ist zu beachten, dass die roten Indikatorpins
(Bolzen) plan sind mit der Oberfläche. Erst dann ist sichergestellt, dass der Kontakt hergestellt ist. Hat man
vergessen, die Schrauben anzuziehen, lässt sich der Deckel nicht schliessen. Solche Sicherheitsmassnahmen
helfen mit, dass das Temperaturhalteband einwandfrei montiert wird.
Die erwähnten Arbeitsschritte sind so lange zu wiederholen, bis alle Kabelverschraubungen belegt sind. In
der Folge müssen die Muttern der seitlichen Kabelverschraubungen kräftig angezogen werden, bis die
Schlitzdichtung sichtbar aus der Bohrung herausquillt und ein Wulst entstanden ist. Nun kann das
Begleitheizband HWATPlus auf der Leitung befestigt werden. Mit dem
RayClicSchnellverbindersystem lassen sich zuverlässige Verbindungen ohne die Verwendung von
Spezialwerkzeugen herstellen. Ein Seitenschneider, ein Kreuzschlitzschraubendreher und ein Messer reichen
dazu schon aus. Selbst ein vernetztes System mit TAbzweigen und XAbzweigen ist rasch montiert.

Endabschluss zugänglich halten
Am Rohrende wird das Temperaturhalteband HWATPlus rechtwinklig abgeschnitten und freigelegt. Auf
einer Länge von 25 mm entfernen wir den Schutzmantel, das KupferSchutzgeflecht und die mit Aluminium
laminierte Folie und bringen eine Markierung bei 45 mm an. Danach wird das mit SilikonGel gefüllte
RayClicEndstück aufgesetzt. Der Endabschluss sorgt für die elektrische Isolierung und den mechanischen
Schutz des Temperaturhaltebandes HWATPlus. Die Markierung zeigt an, ob das Band bis zum Anschlag
hineingeschoben wurde. Ebenso leicht wie der Endabschluss ist der Elektroanschluss zu bewerkstelligen. Ist
das HWATPlus auf allen Rohren verlegt, sollte es nach den Richtlinien von Raychem geprüft werden.
Danach kann die Wärmedämmung angebracht werden. Anschliessend wird das Band nochmals nach den
RaychemRichtlinien geprüft. Nun ist es einsatzbereit.
Wichtig ist, dass das Temperaturhalteband beidseitig, also auch am Endabschluss, zugänglich ist, falls zu
einem späteren Zeitpunkt Messungen vorgenommen werden müssen. Ob für die Befestigung des
HWATPlus Kabelbinder oder Gewebeklebeband verwendet werden, hängt bei Standardinstallationen von
den Präferenzen des Monteurs ab. Das RayClic beziehungsweise der Haltebügel wird in der Regel mit
Kabelbindern befestigt, die dem Set beiliegen.

Energiesparende Optimierungsmassnahmen
Ist das selbstregelnde Heizband in Betrieb, wird die gewünschte Wassertemperatur gleichmässig auf der gesamten Rohrleitung
aufrecht erhalten. Für die gezielte Reduktion des Energieverbrauchs hat Raychem in den letzten zehn Jahren
sukzessive eine Reihe von Optimierungsmassnahmen, die heute zur Standardkonzeption eines
HWATSystems zählen, realisiert und in bestehenden Gebäuden messtechnisch überprüft. Der
Energieverbrauch konnte dabei herabgesetzt werden, ohne den Komfort für die Nutzer einzuschränken. Mit
dem Einbau von Zeitschaltuhren und Leistungsstellern wird erreicht, dass die Ein und Ausschaltzeiten den
Bedürfnissen der Nutzer angepasst werden. Je nach individuellem Verbrauchsverhalten kann das Band zu
gewissen Zeiten abgeschaltet werden. In der Nacht lässt sich zum Beispiel auf einstündigen Wechselbetrieb
umstellen. Versuche haben ergeben, dass je nach Objekt das selbstbegrenzende Temperaturhalteband HWATPlus bis gegen die
Hälfte des Tages ausgeschaltet werden kann. Als jüngstes Ergebnis der Optimierungsbestrebungen kann der
HWATECO bezeichnet werden. Die neue Steuerung vereint Leistungssteller oder Temperatursteller
und Zeitschaltuhr in einem Gerät.

Der HWATECO ist in diesem Frühjahr an internationalen Messen erstmals dem Fachpublikum vorgestellt
worden. Er vereinigt Zeitschaltuhr und Leistungssteller in einem Gerät. Die neue Steuerung erlaubt unter
anderem die Anwahl des Gebäudetyps, die Eingabe von mehreren Temperaturwerten, die Erfassung des
Stromverbrauchs sowie die automatische Umstellung auf Sommer und Winterzeit. Das HWATECO kann
auch an ein BMSSystem angeschlossen werden. Der Temperaturfühler, eine neue Komponente des
Leistungsstellers, wird an derjenigen Stelle der Leitung montiert, wo das Wasser die höchste Temperatur
aufweist, also unmittelbar beim Austritt aus dem Boiler.
